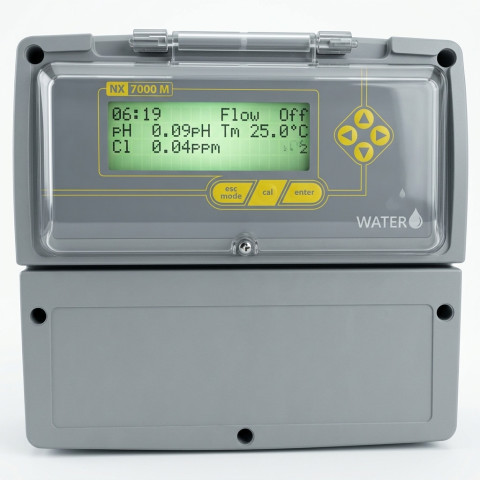

Вимірювально-регулююча контролер NEXUS 7000 без насосів. Амперометричний вимір хлору. pH+ORP+Fchlor

Вимірювально-регулюючий контролер NEXUS 7000 — багатопараметрична промислова станція контролю водопідготовки італійського виробника Injecta. Прилад постачається без дозуючих насосів: це «мозок» системи, який вимірює параметри води й керує зовнішніми насосами через релейні та струмові виходи. Таку схему обирають, коли насоси вже є, коли потрібна нестандартна продуктивність дозування або коли система збирається під конкретний об'єкт.

NEXUS 7000 одночасно контролює pH, окисно-відновний потенціал (Redox), вільний хлор і температуру. Хлор вимірюється амперометрично-потенціостатичним методом — це промисловий стандарт, який дає концентрацію в ppm, а не непряму оцінку за ORP. Доступні діапазони від 0–0,50 до 0–200 ppm, тож прилад однаково працює і на приватному басейні, і на аквапарку чи технологічній лінії. Додатково вимірюються провідність (від 1–200 до 200–50 000 мкСм) і розчинений кисень 0–20 ppm з роздільністю 0,1 ppm.

Обв'язка розрахована на серйозну автоматику: три релє з живленням безпосередньо для дозуючих насосів, два «сухі контакти» для аварійної сигналізації, два струмові виходи 4–20 мА для передавання показників у зовнішню систему, два частотні канали з відкритим колектором для імпульсного керування, чотири цифрові виходи і два входи для датчиків рівня реагентів. Послідовний порт RS485 з протоколом Modbus RTU дає змогу вбудувати контролер у диспетчеризацію будівлі.

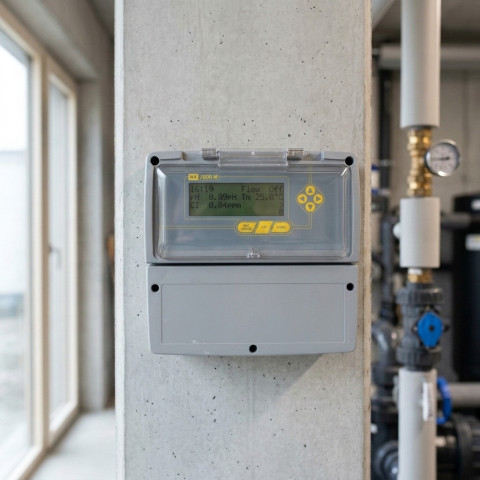

Керування — через алфавітно-цифровий дисплей на чотири рядки по 20 символів: на екран одночасно виводяться всі контрольовані параметри, без гортання меню. Через окремий модуль CONVERTER BOX прилад підключається до хмарної платформи INJECTA REMOTE — це віддалений моніторинг, історія й аварійні сповіщення. Живлення універсальне 100–240 В змінного струму 50/60 Гц, клас захисту корпусу IP65 розрахований на вологе технічне приміщення.

Практично NEXUS 7000 — це той самий контролер, який Injecta ставить у свої готові панелі HELIOS, тільки окремо. Тому його зручно брати як заміну застарілій автоматиці на об'єкті, що вже працює: зонди й насоси лишаються, змінюється тільки блок керування, і система одразу отримує амперометричний хлор, Modbus і віддалений доступ.

Переваги:

• контроль pH + Redox + вільний хлор + температура одночасно
• амперометрично-потенціостатичний вимір хлору, діапазони від 0–0,50 до 0–200 ppm
• постачається без насосів — керує будь-якими зовнішніми дозаторами
• 3 релє з живленням для дозуючих насосів
• 2 релє «сухий контакт» для аварійної сигналізації
• 2 струмові виходи 4–20 мА
• 2 частотні канали з відкритим колектором
• 4 цифрові виходи, 2 входи для датчиків рівня реагентів
• порт RS485 з протоколом Modbus RTU — інтеграція в диспетчеризацію
• дисплей 4 рядки × 20 символів — усі параметри на одному екрані
• вимір провідності 1–50 000 мкСм і розчиненого кисню 0–20 ppm
• температура 0–100 °C із зондом PT100
• віддалений моніторинг через CONVERTER BOX і платформу INJECTA REMOTE
• універсальне живлення 100–240 В, 50/60 Гц
• клас захисту IP65 — для вологих технічних приміщень
