МАЯК · Твердопаливний котел · Ручне завантаження
Твердопаливний котел МАЯК АОТ-12 STANDARD 12 кВт
Класичний сталевий котел із ручним завантаженням і чавунними колосниками — серія STANDARD 4 мм заводу «Маяк»

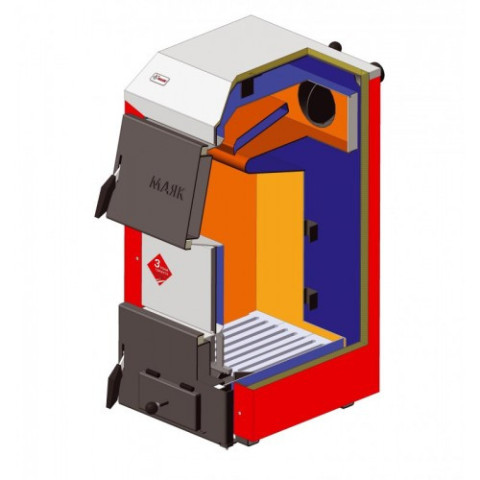

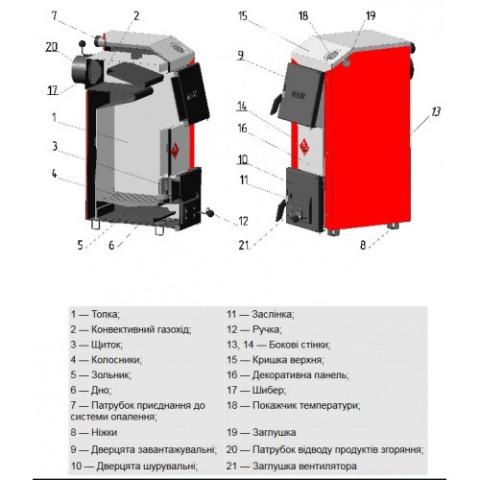

АОТ-12 серії STANDARD — класичний твердопаливний котел із ручним завантаженням від заводу «Маяк» (м. Зміїв, Харківська обл.). Корпус сталевий, товщина металу 4 мм; усередині — топка й конвективний газохід, унизу топки — щиток, чавунні колосники та зольник. Спереду — завантажувальні та шурувальні дверцята, на шурувальних — заслінка подачі повітря; ззаду — димовий патрубок із шибером. Теплова потужність 12 кВт ±10 % на антрациті, ККД не менше 77 % на антрациті й не менше 72 % на бурому вугіллі або дровах, об'єм води 42 л, топка 24,5 л, маса не більше 98 кг, габарити 880 × 360 × 650 мм (В × Ш × Г).
12 кВтна антрациті, ±10 %
77 %ККД на антрациті, не менше
42 лоб'єм води
24,5 лоб'єм топки
Ø 129 ммдимовий патрубок
98 кгмаса, не більше
Потужність, паливо та час горінняЗавод зазначає теплову потужність 12 кВт ±10 % і застерігає, що це найбільша потужність, якої котел досягає лише на антрациті: на бурому вугіллі й дровах вона нижча, бо залежить від калорійності палива. Витрата палива за настановою (±10 %) — 2 кг/год антрациту або 4,5 кг/год бурого вугілля чи дров вологістю не більше 25 %. Розміри топки — не більше 316 × 210 × 370 мм (довжина × ширина × висота); настанова вимагає добирати розмір дров так, щоб їх можна було укласти під час завантаження. Робочий цикл — не менше 8 год на антрациті й не менше 6 год на бурому вугіллі або дровах, але під час роботи на мінімальній потужності, 50 % від номінальної; для роботи на повній потужності тривалість циклу виробник не нормує. Площу опалення для АОТ-12 завод вказує 120 м², без умов розрахунку — висоти стель і утеплення; настанова ж вимагає, щоб тепловтрати будинку й потужність системи опалення не перевищували потужність котла. Наша рекомендація: добирайте котел за розрахунком тепловтрат.
Конструкція та виконання

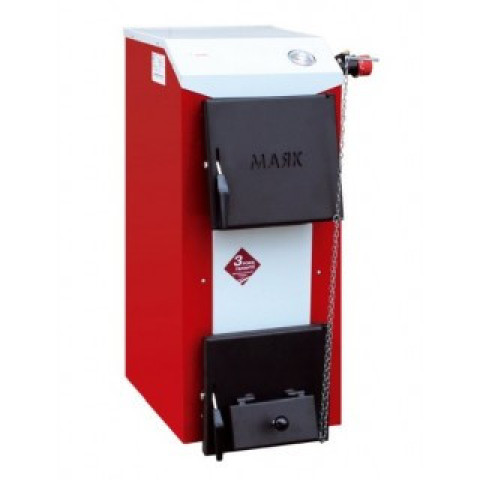

Це звичайна серія STANDARD із металом 4 мм, не плутати зі STANDARD 5 мм. Котли тривалого горіння (зокрема STANDARD PLUS 5 і 6 мм) завод виділяє в окрему групу. Корпус облицьований сталевими боковими стінками, спереду — декоративна панель; за даними заводу, покриття порошкове, дверцята регульовані. На верхній кришці — покажчик температури води в котлі. Температуру регулюють шибером на димовому патрубку та заслінкою на шурувальних дверцятах. На правій стінці є штуцер із різьбою 3/4 дюйма під механічний регулятор тяги — сам регулятор замовляють окремо, як і електронний регулятор із вентилятором. Котел виготовлено за ДСТУ 2326-93. У назві товару зазначено «до 100 м²»; за даними виробника площа опалення для АОТ-12 — 120 м².
Підключення та встановлення
✓
Димовий патрубок Ø129 мм із шибером. За настановою: прохідний переріз димоходу — не менше Ø129 мм, висота — не менше 5 м від колосників, розрідження — від 3 до 25 Па. У цегляному димоході сталева труба обов'язкова, нижче місця підключення потрібна «кишеня» глибиною не менше 250 мм із люком для чищення, димохід біля зовнішньої стіни утеплюють.
✓
Патрубки підключення до опалення — G1½-B, ззаду; там само штуцер 1/2 дюйма під запобіжний клапан. Підключення — тільки на різьбі, зварювання під час приєднання котла заборонене. Робочий тиск — не більше 2 бар, температура води — не більше 90 °C. Вода в системі — pH вище 7, карбонатна жорсткість не більше 0,7 мг-екв/л; доливати воду під час роботи котла не слід — це може призвести до деформацій і тріщин корпусу.
✓
Система — з природною або примусовою циркуляцією, відкрита чи закрита. У закритій системі тиск не повинен падати нижче 1 бар; якщо групи безпеки немає, на штуцер котла ставлять запобіжний клапан із тиском спрацьовування не більше 2 бар, відвід — у каналізацію. Між котлом і клапаном, а також на лінії до розширювального бака запірну арматуру не ставлять.
✓
Температура води на вході в котел — не нижче 45 °C; тривала робота з водою в котлі холоднішою за 60 °C призводить до конденсату й корозії. Тому проєкт має містити вузол, що підтримує температуру контуру котла: байпас, водяну муфту, дозувально-змішувальний насос або триходовий клапан; обладнання добирає фахівець.
✓
За примусової циркуляції завод вимагає захисту від нагрівання води понад 100 °C: термостатичний запобіжний клапан відведення тепла або безперебійне живлення насоса. У заводській таблиці базової комплектності електричних вузлів немає; живлення потрібне насосу, а також електронному регулятору й вентилятору, якщо їх встановити.
✓
Вимоги настанови до приміщення: вентиляція, температура повітря від +5 до +35 °C, вологість не більше 80 %, стіна біля котла й підлога — з негорючого матеріалу, вільне місце перед котлом — не менше 1 м. Ставити котел у приямок і бетонувати ніжки заборонено. Розширювальний бак і труби розміщують у приміщенні з температурою не нижче 1 °C, інакше їх утеплюють.
✓
Паливо за настановою — антрацит, кам'яне та буре вугілля, дрова; на сайті заводу також названо торф і паливні брикети. Вугілля — фракцією не менше 25 мм; для розпалювання — тріска й сухі дрова. Спалювати побутові відходи настанова забороняє. Наша рекомендація: не топіть папером і сміттям, не спалюйте фарбовану чи просочену деревину.
✓
Обслуговування за настановою: зольник чистять не рідше 2 разів на добу, не допускаючи скупчення попелу; колосники й конвективну частину топки — перед кожним розпалюванням, але не рідше 4 разів на тиждень; димохід — регулярно, інакше смолисті відкладення можуть займатися.
✓
Проєкт системи, монтаж і ремонт котла виконують спеціалізовані організації з дозволом на такі роботи. Не залишайте котел без нагляду до повного розгоряння палива й не беріть воду із системи опалення для побутових потреб.
Що в комплекті та що замовляють окремо
За настановою до комплекту постачання входять: котел, настанова з експлуатації, упаковка, кочерга, совок, зольник, заслінка з кріпленням і ручкою, заглушка 1/2 дюйма, щиток і комплект колосників. На замовлення: регулятор тяги Regulus RT3 або Honeywell FR124, електронний регулятор роботи котла, вентилятор. Димохід, циркуляційний насос, розширювальний бак та елементи безпеки в заводській таблиці базової комплектності не зазначені; потребу й склад обладнання визначає проєкт. Комплектацію конкретного постачання уточніть до оплати.
Кому підійде
Будинок без газуАнтрацит, кам'яне та буре вугілля, дрова — за настановою заводу
Готові топити вручнуРучне завантаження; на антрациті за 50 % номінальної потужності цикл — не менше 8 год
Є місце під котельнюНегорючі стіна й підлога, 1 м перед котлом, димохід від 5 м
Бувають вимкнення світлаУ базовому комплекті за паспортом електроніки немає; насосу й вентилятору потрібне живлення
Гарантія та документиГарантія виробника — 36 місяців від дня продажу, але не більше 3,5 року від дня виготовлення; термін служби за настановою — 15 років. Гарантія не поширюється на швидкозношувані деталі — болти, гайки, ручки, колосники, щитки, керамічні та ущільнювальні елементи, а також на пошкодження через замерзання води, накип і забруднення, на корозію під час роботи на надто холодній воді або за слабкої тяги. У гарантійному талоні потрібні штамп магазину, дата продажу й підпис продавця. Завод попереджає, що через удосконалення продукції можливі невеликі відмінності від опису, які не погіршують характеристик. Під час приймання звірте модель і заводський номер із паспортом.
Доставка та оплата98 кг — маса котла за даними виробника, не більше. Наша рекомендація: заздалегідь продумайте безпечне підіймання й занесення та звірте проходи й місце встановлення з габаритами 880 × 360 × 650 мм. За настановою котел зберігають і перевозять в упаковці, у вертикальному положенні. Спосіб доставки, її вартість і терміни менеджер підтверджує після оформлення замовлення.
Оплата: під час отримання, якщо вона доступна для цього товару та перевізника; безготівковий розрахунок за рахунком для фізичних осіб, ФОП і юридичних осіб; онлайн-оплата карткою. Для важких і дорогих товарів може знадобитися передоплата.
Потрібна консультація перед покупкою?Менеджер підтвердить наявність, ціну й комплектацію, підкаже, чи можна замовити опцію (регулятор тяги чи електронний регулятор із вентилятором), і розрахує доставку. Димохід Ø129 мм та обв'язку погодьте з монтажником.
